Il y a à peu près un mois, le YaJUG de Luxembourg a invité notre Directeur Technique Vincent Massol pour venir présenter XWiki auprès d'afficionados de Java. Cette présentation, nous a apporté non seulement des pistes pour des nouveaux utilisateurs et clients, mais en plus, Yannick Kirschhoffer a créé un poster contenant un concept de design d'une lampe murale représentant le X de notre logo.

Nous avons adoré ce design à XWiki SAS et l'immédiate réaction de l'équipe était de vouloir construire cette lampe.

Comme nous étions en plein déménagement pour nos nouveaux bureaux de Paris (35 Rue Beaubourg dans le centre de Paris, près du Centre Pompidou), j'ai pensé qu'il serait sympa de faire cette surprise à l'équipe et de construire cette lampe pour décorer notre salle de réunion.

J'ai alors fait quelques recherches pour voir comment on peut construire quelque chose de proche de ce design. Suite à ces recherches, j'ai trouvé que la façon la plus facile était d'utiliser des lampes à LED colorées avec du plastique diffusant PMMA. Je pensais initialement que je pouvais trouver du plastique PMMA coloré fluo, mais il était compliqué de l'acheter à la découpe. J'ai trouvé pendant cette recherche deux sites internet particulièrement pratiques pour mon besoin. Le premier est Ampoule LEDS et le second Plastiques sur Mesure.

Sur le premier site, j'ai acheté quelques LEDS blanches et colorées, un transformateur et sur le second j'ai commandé le plastique découpé à la forme de notre logo. La taille minimum de découpe étant 10cm et la plus petite pièce étant les pilules sur les côtés du X, cela amène à des branches du X de 1,5m soit un logo de taille d'un peu plus que 1m sur 1m. C'était plus grand que ce que je prévoyais initialement mais je n'avais pas trop le choix, car découper les pièces du logo proprement semblait difficile.

Le résultat était déjà très sympa. J'ai vu qu'il fallait environ 5cm de recul pour éclairer correctement le plastique diffusant blanc sans qu'on voit les LEDs individuellement à travers. D'autre part, l'éclairage blanc une fois collé au dos du X gris était aussi très joli.

La prochaine étape était de décider comment attacher ces éléments ensemble, faire passer les câbles électriques pour connecter les LEDs en un seul circuit. Le design du poster tout en métal semblait difficilement réalisable et de toute façon n'était pas très réaliste puisqu'on ne voyait aucun câbles. Après avoir pensé à une structure en bois sous le X et quelques connecteurs vers chaque pilule pour faire passer les câbles, le plus simple était finalement une grande planche blanche mélaminée avec des trous pour faire passer les câbles électriques derrière la planche. Cependant ceci généra une première difficulté, car il fallait une planche de plus de 1,1m sur 1m non standard et qui ne passait pas dans ma voiture et qui était assez lourde à transporter. Heureusement notre nouveau bureau est juste en face d'un magasin Leroy Merlin qui fait du bois à la découpe et nous avons acheté cette planche de 1,4m sur 1,25m et 15mm d'épaisseur puis l'avons porté jusqu'au bureau. Nous avons aussi acheté du film adhésif pour couvrir les bords découpés de la planche en blanc afin de cacher la découpe.

La prochaine étape était la plus difficile car il s'agissait de décider comment faire tenir les éléments du logo avec la planche et ce sans gêner l'éclairage. Au début je pensais à des supports en bois, mais ceux-ci généraient une ombre assez forte sur les pilules. Finalement j'ai opté pour un tube en PMMA transparent de 10mm qui de plus, pouvait être découpé à la demande en pièces de 50 et 53mm (les tubes de 53mm permettent de maintenir la ligne du X qui passe au dessus de l'autre ligne du X soit 3mm au dessus. En même temps j'ai complété l'achat de LEDs puisque cet éclairage convenait parfaitement et qu'il fallait beaucoup plus de LEDs blanches pour couvrir tout le X.

Pour finir il fallait aussi décider comment attacher la planche en bois au tube en plastique et éléments du logo. Initialement nous pensions que la colle pouvait être une bonne solution mais j'avais des doutes sur la solidité et sur les effets sur l'éclairage. Ne pouvant pas vraiment faire des essais sans ruiner des plaques de plastiques diffusant, j'ai opté pour des vis. Même si celles-ci sont plus visibles, j'ai pu voir que l'effet sur l'éclairage était faible et au moins il n'y avait pas de doute sur la solidité.

Cependant le premier test n'était pas super génial. Le paquet de vis acheté ne vissait pas dans le plastique des tubes car le pas de vis était trop important sans compter que les premiers trous percés dans les tubes n'était pas droits du tout. Nous avons même cassé une vis dans un des tubes sans pouvoir récupérer celui-ci.

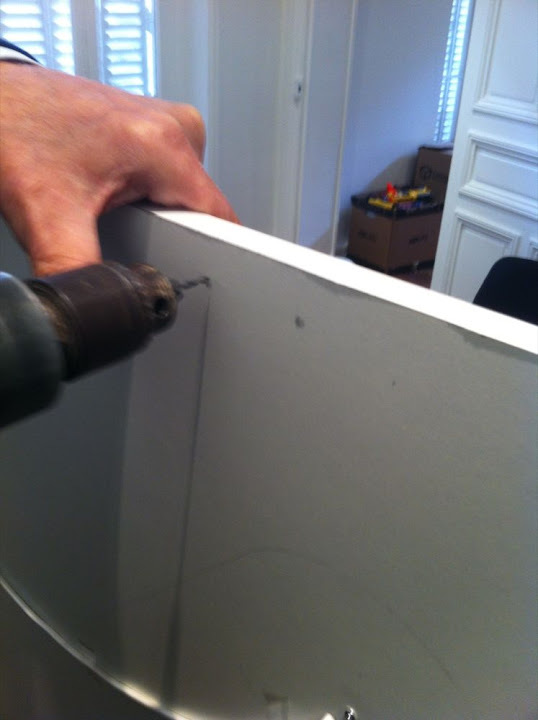

Nous avons donc commencé le travail par une série de trous dans les tubes puis dans la planche pour les y fixer et faire passer le câble électrique vers l'arrière du plateau.

Vous pouvez voir le résultat pour le premier élément fixé sur la planche :

Ensuite nous avons collé les LEDs blanches au dos du X (les LEDs ayant de l'autocollant ceci était très facile) qui ensuite était posé sur 3 tubes (2 à chaque extrémité et un au centre). La seule complexité était que le réseau de LEDs de la plaque de PVC supérieur devait croiser la plaque inférieur. Il fallait donc couper le réseau de LEDs et le reconnecter par en-dessous.

Au dos de la planche, nous avons installé un réseau de câbles électriques pour connecter les LEDs ensemble et finalement connecter le transformateur 12V par le bas de la planche.

Cela a pris pas mal de temps pour faire toutes les connections, mais une fois allumé, l'effet est réussi :

Finalement il fallait fixer la lampe au mur. Pour cela, nous avons prévu deux supports fixés sur la planche qui se posent sur deux supports fixés au mur :

Finalement nous connectons la lampe au transformateur 12V de puissance 36W pour pouvoir fournir l'ensemble du réseau de LEDs. J'avais aussi prévu un variateur de puissance télécommandé mais visiblement celui-ci n'a pas fonctionné.
La lampe est à présent prête ! Il ne reste pus qu'à l'allumer et à tirer les rideaux pour profiter au maximum des effets lumineux :

Yeah ! Dès cette semaine nous pourrons avoir nos meetings dans la salle de réunion avec la lampe XWiki.

C'était un sacré boulot, quasiment deux week-ends, mais le résultat vaut l'effort. J'en profite pour remercier mon père qui m'a aidé à préparer cette surprise ainsi que Benjamin du team XWiki qui a aussi aidé et surtout Yannick Kirschhoffer du YaJUG qui nous a inspiré avec la lampe XWiki sur son poster !

L'album photo complet de la construction est disponible ici.

Les éléments utilisés sont:

Le prix approximatif de la lampe est d'environ 200 Euros.

PS: nous avons quasiment toutes les pièces pour faire une deuxième lampe pour le bureau de Iasi, Roumanie, mais il nous faut acheter une planche sur place et surtout un volontaire pour la construire.
